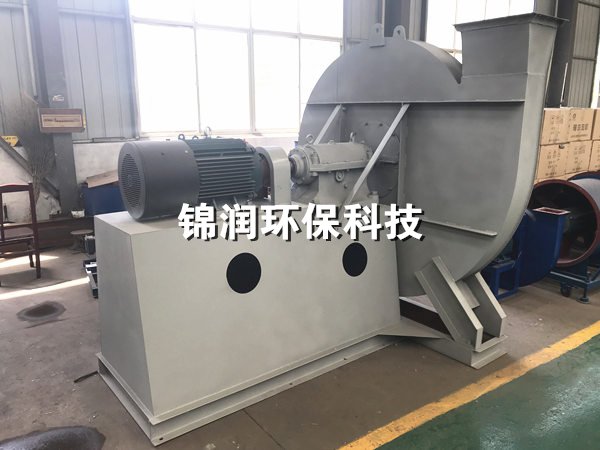

M9-26煤粉风机
- M9-26型煤粉离心通风机主要用于中小型火力发电厂锅炉制粉系统的强制通风，也可用于输送物料、空气及无腐蚀性、不自燃、不含粘性物质之气体，介质温度不超过80℃。 本风机为单吸
M9-26型煤粉离心通风机主要用于中小型火力发电厂锅炉制粉系统的强制通风，也可用于输送物料、空气及无腐蚀性、不自燃、不含粘性物质之气体，介质温度不超过80℃。
本风机为单吸入，机号有No12.5、13、14、15、16.5五个机号。左、右两旋向，出风口角度有左右0°、45°、90°、135°、180°、225°共6种，均为D式传动。
风机主要由叶轮、机壳、进风口、传动等组成。
叶轮――长短叶片16片（也有32片的），前后弯曲型，叶片、轮盖、轮盘全部用16Mn制造，且涂耐磨层，叶轮无叶扩压器外缘*高周速不超140m/s，叶轮成型后经静、动平衡校正和超速运转试验，运转平稳可靠。
机壳――由两部分组成，拆开后可向上吊出转子，便于检修。蜗壳板部分采用16Mn，提高耐磨性，其余部分用普通钢板焊成。
进风口――收敛式流线型整体结构，用螺栓固定于前盖板组上。
传动组――由主轴、轴承箱、联轴器等组成。主轴采用优质碳素钢制成，采用滚动轴承与水冷轴承箱，须加装输水管。
多年来我国生产的煤粉离心通风机均系按苏联资料设计的M7-29型与M9-27型风机，这两类通风机的*高效率分别为69%与65%，并且在设计中未考虑煤粉对叶轮的磨损，所以在使用中除电力消耗浪费外，也给生产和维修带来很多困难。
为解决老产品存在的问题，设计了高效率的M9-26型煤粉离心通风机，其特点如下：
1、在性能方面完全能够替代原来的老型风机，并且其*高效率达到81.2%，能大量节省电力。
2、对叶轮的材料（轮盖、轮盘、叶片）均采用了16Mn钢板（老型风机为A3）增加了耐磨层，延长了使用寿命。
3、传动部件（主轴除外）与老产品通用，基础尺寸一致（出风口0°除外）因而方便了使用单位对老产品的更换。
注：对No16.5D风机不能保持机壳的基础尺寸一致。
4、由于新风机的全压系数较大，所以其叶轮直径较小，圆周速度也小。因而提高了风机的工作稳定性。
按性能近似，新老产品对应关系如下：
|
新产品型号 |
老产品型号 |
|
M9-26 No13D |
7-29-11 No14.25D |
|
No14D |
7-29-12 No16D |
|
No15D |
7-29-12 No17D |
|
No16.5D |
M9-27-11 No16.5D |
5、新风机节能电效果，每台风机如按300KW，每年使用8000小时，可计算如下：
300×8000×(1-)=360591度电
每度电按0.10元计算，每年可节省0.10×360591＝36059元（人民币）
风机的性能
1、风机性能计算中各参数代表符号如下表所示：
|
参数名称 |
代号 |
单 位 |
附注 |
参数名称 |
代号 |
单 位 |
附注 |
|
流量 |
Q |
立方米/时 |
|
所需功率 |
Ns |
千瓦 |
|
|
全压 |
P |
帕斯卡 |
|
机械效率 |
nj |
百分比数值 |
取0.98 |
|
内功率 |
N |
千瓦 |
|
进口大气压力 |
Pj |
千帕 |
|
|
内效率 |
η |
百分比数值 |
|
进口温度 |
tj |
℃ |
|
|
叶轮转速 |
n |
转/分 |
|
电机容量储备系数 |
K |
无因次值 |
取1.2 |
|
气体比重 |
rj |
公斤/立方米 |
|
2、风机性能表中所给性能是按tj=70℃， Pj＝101.323KPa, rj＝1.02kg/m3是空气介质计算的。
3、气体比重随进气温度和进口大气压力的变化而变化，其关系式如下：
=
4、当叶轮转数n变化时，流量Q、全压P、内功率N按下列各式计算。
===
5、当气体比重rj变化时，流量Q、全压P、内功率N按下列各式计算。
Q1＝Q2
=＝
6、选择电动机功率时不应小于所需功率Ns,所需功率按下式计算：
NS＝
风机使用注意事项
1、风机必须按规定的程序进行安装，试车正常后方可正式投入生产。
2、风机启动前必须关闭风门，待启动后再慢慢打开风门，直至正常运行为止，以免电机因启动电流过大发生故障。
3、风机运行中如发现不正常情况，应立即停机，查明原因，消除故障后方可继续运行。
4、风机的轴承箱均可通水冷却，水压不得超过0.37MPa，由于各地气温不同还有季节的变化，通水量亦可不同，一般水量可按0.5～1m3/h考虑，同时注意水质情况，以免水通道内结垢堵塞影响冷却效果。轴承箱上装有温度计和油位指示器。润滑油采用N-32号机械油。
5、叶轮因磨损而焊补修复后应重新做动平衡校正。
6、风机轴承温度不得超过80℃。
7、风机应根据使用情况定期进行检修。
8、风机的使用转速不得超过允许的*大使用转速，不得用皮带轮变速。
9、轴承用稀油润滑，建议用GB443-63规定的HJ-20号机械油。
10、正常运转时轴承箱的振幅不超过0.08mm。
风机成套供应范围
1、通风机一台；
2、电动机一台（不附带其它电器设备）；
3、联轴器一套；
4、通风机地脚螺栓共八套；
5、电动机用底脚垫板四件。
订货须知
用户须写明：
1、风机名称；
2、风机型号；
3、风机旋转方向（右旋或左旋）；
4、出风口角度；
5、性能参数：
流量、全压、电动机型号、功率、转数、电压。

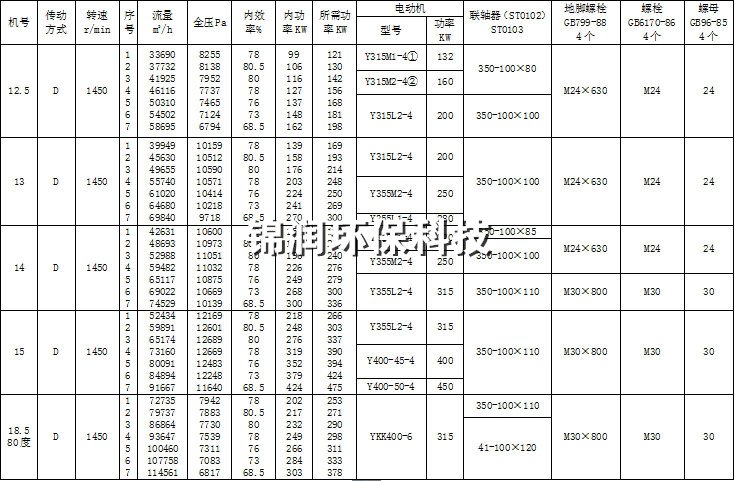

M9-26 No12.5D、13D、14D、15D、16.5D煤粉离心通风机性能与选用件表
①表示对应于该额定容量（KW）时，采用电压为380V，其余未加标注的表示380V和6000V两用
